◆ 适用对象
　　适用于中大型齿接手、齿轮、皮带轮、轧辊轴承座的拆卸。
◆ 设备结构

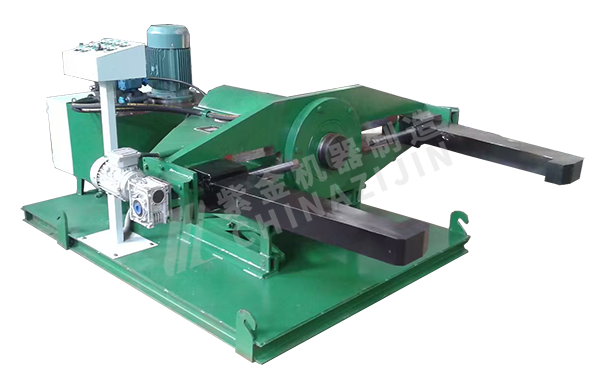

　　DYL-2型全自动液压拉拔器由液压拉马、液压泵站、升降机构及电器控制箱组成。
　　1、液压拉马主要由油缸墙板、拉拔爪、拉拔爪自动调节间距装置及拉马自动升降调节机构组成，其形式和性能均按国外同类产品的加工精度、加工工艺制造。
　　1.1拉拔爪采用优质钢锻打、热处理、精加工规范生产，确保材料的韧性和硬度二者兼有。
　　1、2油缸的生产试验、验收技术标准均符合JB213-77、JB2134-77、JB2149-77的标准规定。
　　2、液压泵站是独立的液压传动装置，它由泵装置（电机和高压柱塞泵）、集成块（液压阀、通道体）、油箱（封闭容器、滤油网、空气滤清器）等部件组成；液压泵站控制拉拔顶出油缸和拉马中心高油缸。
　　3、拉拔爪间距调节装置，由多组小型减速电机组成，能自动调节拉拔爪间距。
　　4、升降机构是用来调整液压拉马的中心高。
　　5、电器控制箱主要作用是控制泵站工作、油压、油缸活塞杆的前进、后退、拉马的自动升降和拉拔爪的间距等。
◆ 操作流程
　　1、按电器原理图接地并接电源（三相四线、380V交流电）；
　　2、适量往泵站油箱内加入46#液压油（观察液位器中线）；
　　3、按“启动”按钮，液压泵站工作；
　　4、按“上升或下降” 按钮，调整拉拔中心高（按升降按钮前应先按启动钮），并转动手轮调整好支撑点高度；
　　5、按“抓紧”按钮，分别调节拉拔爪间距，使之抱紧拉拔工件；
　　6、按“前进”按钮，推动活塞杆使顶针试顶到工件的中心孔，并进一步调整拉拔爪间距于等距离，再按工作按钮直至顶出工件；
　　7、按“后退”按钮，缩回活塞杆；
　　8、按“松开”按钮，分别调大拉拔爪间距，取出工件；
　　9、按泵站停止按钮，拉拔器工作结束

注：表内部分技术参数，可根据用户特殊拉拔要求改变作非标生产。
如：拉拔力、行程、可拉工件宽、外径、中心高、爪数等。
