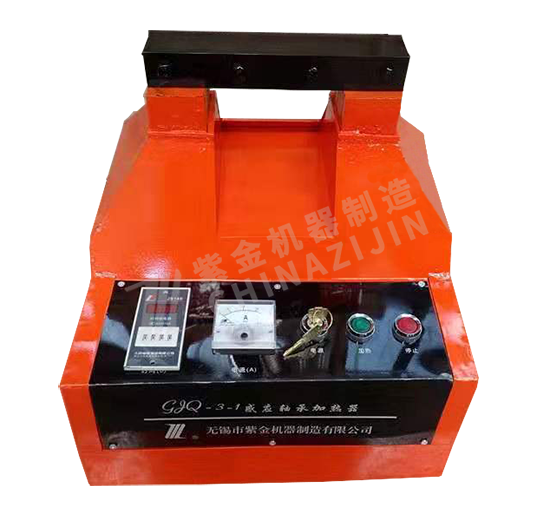

GJQ-3-1型轴承感应加热器

产品概述

◆ 工作用途

  GJQ-3-1型轴承感应加热器主要用于冶金、机械行业传动部件,如:各类较小轴承采用热装工艺的感应加热。加热时只要更换不同芯柱即可满足不同内孔、外径、宽度轴承的热装需要。

◆ 工作原理

  GJQ-3-1型轴承感应加热器采用由内孔向外电磁感应渗透式局部加热方式,由于局部加热的热传导作用,工件内孔温度大于外部温度,加热工件时不易导致破坏工件热处理硬度及原有材质。

◆ 结构特点

  GJQ-3-1型轴承感应加热器为台式机。由感应加热部分、电气控制部分组成。
  感应加热部分由铁芯、感应线圈绕组、活动芯柱等组成。
  电气控制部分的电源为二相220V,主要承担感应加热器启动加热、定时控温、退磁、停止加热等控制程序的转换。控制部分采用时间和温度双重控制,且配备有磁性测温仪。

操作流程及注意事项

◆ 操作流程

  1、把加热器插头插到220V电源插座上。
  2、搁置相应的轭铁至铁芯端面上。
  3、安置加热工件。
  4、设定加热时间。
  5、打开电源锁,红灯亮。
  6、按“绿”按钮,加热器工作。
  7、加热时间到,按“停止”按钮,戴手套后取下工件进行安装。

◆ 注意事项

  1、接通电源时,应检查电压是否与铭牌相符。
  2、加热器应严格接地。
  3、使用时间控制加热工件时,应同时用温度显示仪监测,防止加热时间过长而工件发蓝。
  4、轭铁与等高垫铁均为矽片铆保组件,不可重摔、任意丢弃而变形产生噪音或损坏线圈。
  5、严禁铁芯端面上无轭铁启动加热器工作按钮,以免烧毁线圈。

技术参数
产品名称 频率 电压 功率 控制
时间
加热工件范围
内孔 外径 宽度
轴承感应加热器 50Hz 220V 3Kw 0-99min ≥Φ30 ≤Φ320 ≤Φ180
