◆ 工作用途

  GJQ-8-3型多用感应加热器主要用于冶金、机械行业传动部件，如：各类小型轴承、齿轮采用热装工艺的感应加热。加热时只要更换不同芯柱即可满足不同内孔、外径、宽度轴承的热装需要。

◆ 工作原理

  GJQ-8-3型多用感应加热器采用由内孔向外电磁感应渗透式局部加热方式，由于局部加热的热传导作用，工件内孔温度大于外部温度，加热工件时不易导致破坏工件热处理硬度及原有材质。

◆ 结构特点

  GJQ-8-3型轴承感应加热器由主机和电气控制两部分组成。

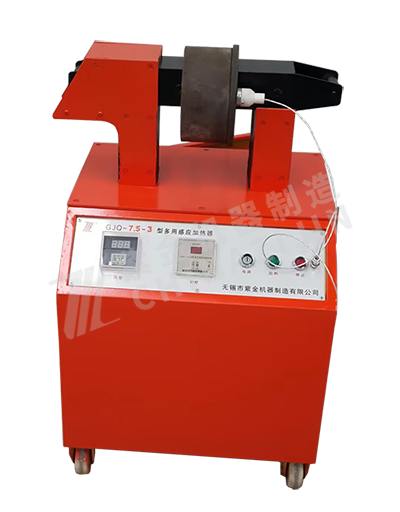

  主机由加热器底座、附件轭铁B（芯柱）、主机轭铁A、轭铁绕组（线圈）等组成。（见图）

  电气控制系统的电源为二相380V，主要承担感应加热器启动加热、定时控温、退磁、停止加热等控制程序的转换。控制部分采用时间和温度双重控制，且配备有红外线测温仪。另外，控制系统安装有电力电容，用于提高感应器的功率因素和瞬间退磁。

◆ 操作流程

  1、将加热器电源插头接到380V电源上。（二相）
  2、接上红外线测温仪。
  3、根据轴承内孔尺寸选择适当的附件轭铁B（芯柱）。
  4、将轴承套入附件轭铁B，沿水平方向向前推附件轭铁B，使之光滑平面与主机轭铁A的光滑端面紧密接触。
  5、打开电源开关，红灯亮。
  6、选择控制方式A：时间控制:①选择时间控制时，将时间拨盘拨至所需加热时间，温度调至大。②将红外线测温仪对准工件平面。③按“加热”按钮，开始加热。加热时间到绿灯灭，红灯亮（加热完毕的同时自动完成退磁动作）。④沿水平方向向回拉开附件轭铁B，同时，戴上隔热手套取下工件迅速安装。
  7、选择控制方式B：温度控制:①选择温度控制时，将温度调至所需加热温度，时间拨至大。②将红外线测温仪对准工件平面。③按“加热”按钮，开始加热。加热温度到绿灯灭，红灯亮（加热完毕的同时自动完成退磁动作）。④沿水平方向向回拉开附件轭铁B，同时，戴上隔热手套取下工件迅速安装。

◆ 注意事项

  1、接电时应检查电源是否与加热器铭牌相符，接地是否良好。
  2、未放置附件轭铁B（芯柱）时，严禁通电加热。
  3、附件轭铁B（芯柱）的放置方向必须正确。
  4、主机轭铁A端面与附件轭铁B（芯柱）平面必须紧密接触，以免产生噪音或大电流超载烧坏轭铁绕组（线圈）和电器元件。
  5、主机轭铁A与附件轭铁B（芯柱）均为矽片铆合组件，不可重摔，任意丢弃会使之变形产生噪音或因此损坏主线圈。
