◆ 工作用途

  GJQ-75-4型多用感应加热器主要用于冶金、机械行业传动部件，如：大型齿轮、齿接手、联轴器、轴承等采用热装工艺设计制造的多用感应加热设备。加热时只要更换不同芯柱（铁芯）即可满足不同内孔、外径、宽度工件的热装需要。

◆ 工作原理

  GJQ-75-4型多用感应加热器采用由内孔向外电磁感应渗透式局部加热方式，由于局部加热的热传导作用，工件内孔温度大于外部温度，加热工件时不易导致破坏工件热处理硬度及原有材质。

◆ 结构特点

  GJQ-75-4型感应加热器由主机、控制系统二部分组成。

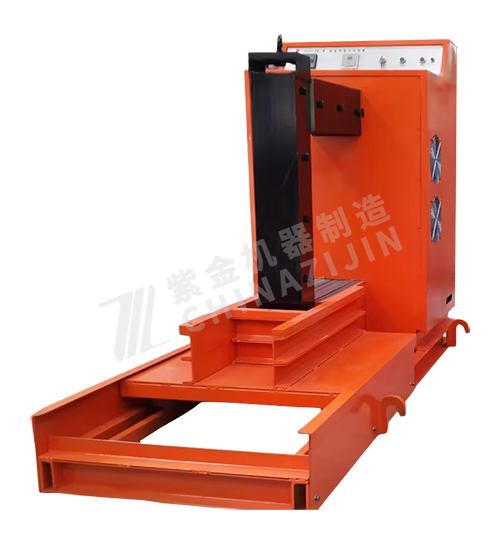

  主机由加热器底座、移动小车、隔热垫、附件轭铁B（芯柱）、主机轭铁A、轭铁绕组（线圈）等组成（见下图）。
  电气控制系统的电源为二相380V，主要承担感应加热器启动加热、定时控温、退磁、停止加热等控制程序的转换。控制部分采用时间和温度双重控制，且配备有磁性（红外线）测温仪。另外，控制系统安装有电力电容，用于提高感应器的功率因素和瞬间退磁。

◆ 操作流程

  1、按铭牌接通电源（二相380 V交流电）:①把控制箱输出线二个插头任意插入感应器的二个插座中，并向顺时针拧紧。②控制箱输入端接通电源。
  2、接上磁性测温仪。
  3、吊装工件处于可加热状态：①拉开移动小车使之离开主机轭铁A端面有相当间距。（视加热工件的外径大小定）②平吊工件至移动小车工件隔热垫位置（如上图），端盖大平面向上。③根据工件内孔选择适当尺寸的附件轭铁B（芯柱），放置工件内孔中，附件轭铁B上的螺钉向着正面（如上图）。④推动移动小车，使附件轭铁B（芯柱）平面与主机轭铁A的端面紧密接触。
  4、打开电源开关，红灯亮。
  5、选择控制方式A：时间控制：①选择时间控制时，将时间拨盘拨至所需加热时间，温度调至大。②将磁性测温仪调整到恰与工件平面接触。③按“加热”按钮，开始加热。加热时间到绿灯灭，红灯亮（加热完毕的同时完成退磁动作）。④拉开移动小车使之离开主机轭铁A端面有相当间距。⑤拔去附件轭铁B（芯柱），戴隔热手套将工件迅速安装。
  6、选择控制方式B：温度控制：①选择温度控制时，将温度调至所需加热温度，时间拨至大。②将磁性测温仪调整到恰与工件平面接触。③按“加热”按钮，开始加热。加热温度到绿灯灭，红灯亮（加热完毕的同时完成退磁动作）。④拉开移动小车使之离开主机轭铁A端面有相当间距。⑤拔去附件轭铁B（芯柱），戴隔热手套将工件迅速安装。

◆ 注意事项

  1、接电时应检查电源是否与加热器铭牌相符，接地是否良好。
  2、未放置附件轭铁B（芯柱）时，严禁通电加热。
  3、附件轭铁B（芯柱）的放置方向必须正确。
  4、主机轭铁A端面与附件轭铁B（芯柱）平面必须紧密接触，以免产生噪音或大电流超载烧坏轭铁绕组（线圈）和电器元件。
  5、主机轭铁A与附件轭铁B（芯柱）均为矽片铆合组件，不可重摔，任意丢弃会使之变形产生噪音或因此损坏主线圈。

用户可提供工件相关的内径、外径、高度等参数，作非标设计生产。
