GCQ-1型轴承加热器

产品概述

◆ 工作用途

  GCQ-1型轴承内套装拆二用感应加热器【简称:轴承加热器】应用于四列、双列短圆柱滚子轴承内套、迷宫环的装和拆。

◆ 工作原理

  GCQ-1型轴承加热器利用电磁感应加热原理对轴承内套、迷宫环由表及里的均匀加热,使轴承内套、迷宫环在瞬间产生热膨胀,当内孔膨胀量超过轴径过盈装配量时即能顺利地拆下或者装上轴承内套、迷宫环。

◆ 结构特点

  GCQ-1型轴承加热器由感应加热器、控制箱组成。

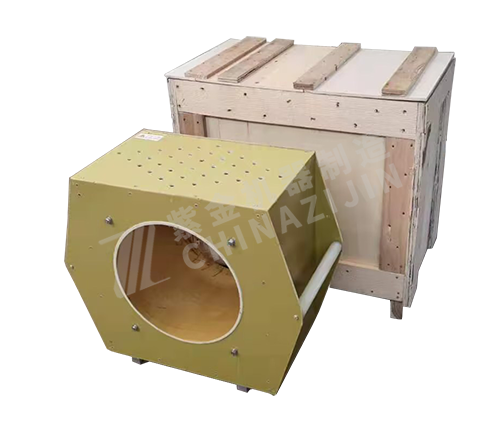

  1、感应加热器主要由电磁线圈和环氧板壳体组成,外壳顶端设有多个透气孔,底部为镂空。主要作用为:当感应加热器连续工作后,电磁线圈自身产生热量而升温时,可用排风扇对感应加热器底部吹风,进行强制降温,从而延长感应器的使用寿命。感应加热器采用便携(手提)式,其外壳二侧设置了二个(方形)提手(孔)。
  2、控制箱主要控制感应器装拆轴承内套的加时间和加热温度。其控制方式采用时间控制,时间到加热器停止加热。另外,控制系统安装有电力电容,用于提高感应器的功率因素和瞬间退磁(2秒)。

操作流程及注意事项

◆ 操作流程

  1、按电器原理图、铭牌参数接电源。
  2、把控制箱输出线二个插头任意插入感应器的二个插座中,并向顺时针拧紧。
  3、操作A(安装轴承内套):①轴承内套放入感应器内。②打开电源开关。③按“加热”绿按钮,加热器工作。④加热轴承内套时,将时间选择大约30秒左右(严禁加热时间过长使轴承内套过热而发蓝),当轴承内套被磁场感应加热至发热时(轴承内套冒热气)即可,记下加热时间调整好下件加热时间。⑤按“停止”红按钮,加热器停止工作。⑥戴上隔热手套,取出轴承内套,进行安装。
  4、操作B(拆卸轴承内套):①把感应器套在轧辊的轴承内套上。②打开电源开关。③按“加热”绿按钮,加热器工作。④拆卸轴承内套时,将时间选择在大约2分钟左右,当轴承内套被磁场感应加热至发热时(轴承内套冒热气)即可拆卸下轴承内套,记下加热时间调整好下件加热时间,严禁轴承内套发蓝。⑤按“停止”红按钮,加热器停止工作。⑥拿开感应器,戴上隔热手套,取下轴承内套。

◆ 注意事项

  1、轴承内套如有开裂严禁加热。
  2、严禁感应器内无工件工作,避免感应器线圈短路。
  3、正确掌握加热时间,时间太短会产生装不上拆不下现象,时间太长会过热退火。
  4、一次操作失误后,可让工件完全冷却,并调整加热时间重新加热。
  5、感应器拆卸结束后及时将工件从感应器内取出,擦去油污。

友情提醒:不同规格的轴承内套需制作相对应的轴承加热器,禁止把不同规格的轴承内套放入同一轴承加热器进行加热!
