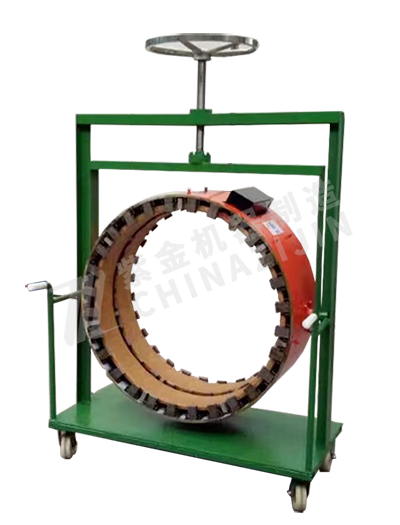

◆ 工作用途 GCQ-2型轴承内套装拆二用感应加热器【简称:轴承加热器】应用于四列、双列短圆柱滚子轴承内套、迷宫环的装和拆。 ◆ 工作原理 GCQ-2型轴承加热器利用电磁感应加热原理对轴承内套、迷宫环由表及里的均匀加热,使轴承内套、迷宫环在瞬间产生热膨胀,当内孔膨胀量超过轴径过盈装配量时即能顺利地拆下或者装上轴承内套、迷宫环。 ◆ 结构特点 GCQ-2型轴承加热器由感应加热器、控制箱组成。 1、感应加热器主要由线圈绕组、多组小铁芯、外壳组成。当通电对轴承内套加热时,多组小铁芯在电磁感应作用下具有极强吸附力,加热至一定时间内套与轴产生间隙时即卸下内套。GCQ-2型轴承加热器有手提式、中心高可调井字架二种形式。采用哪种形式由用户决定,一般较小双列、四列轴承内套外径小于Φ180可采用手提式,操作灵活方便;较大轴承内套外径大于Φ190的可采用中心高可调井字架形式较为轻松、方便。 2、控制箱采用时间控制,加热时间液晶数字显示,能实观地看到加热时间,时间控制器为“99分59秒”计时方式(用户可根据需要任意设置加热时间),加热时间到感应加热器自动停止工作、瞬间自动退磁。
◆ 操作流程 1、按电器原理图、铭牌参数接电源。 2、控制箱及感应加热器应严格接地。 3、操作A(安装轴承内套): 3、1轴承内套放入感应加热器内。 3、2打开电源开关。 3、3按“加热”绿按钮,感应加热器工作。 3、4加热轴承内套时,将时间选择在大约30秒左右(严禁加热时间过长使轴承内套过热而发蓝),当轴承内套被磁场感应加热至发热时(轴承内套冒热气)即可(记下加热时间并调整好下件加热时间)。 3、5按“停止”红按钮,感应加热器停止工作。 3、6戴上隔热手套,从感应加热器内取出轴承内套,进行安装。 4、操作B(拆卸轴承内套): 4、1调整感应加热器中心高与轧辊的轴承内套等高。 4、2推动小车,把感应加热器套在轧辊的轴承内套上。 4、3打开电源开关。 4、4按“加热”绿按钮,感应加热器工作。 4、5拆卸轴承内套时,将时间选择在大约2分钟左右,当轴承内套被磁场感应加热至发热时(轴承内套冒热气),随时向外拉动小车,使轴承内套脱离轧辊(记下加热时间并调整好下件加热时间),严禁轴承内套发蓝。 4、6按“停止”红按钮,感应加热器停止工作。 4、7戴上隔热手套,从感应加热器内取出轴承内套。 ◆ 注意事项 1、检查接电方式是否正确、电压是否相符。 2、严禁接地前启动感应加热器进行加热。 3、严禁感应加热器内无工件工作,以免大电流过载而烧坏线圈和控制箱内电气元件。 4、严禁用同一感应加热器长时间连续装拆轴承内套。 5、正确掌握加热时间,时间太短会产生装不上拆不下现象,时间太长会过热退火。 6、如果次操作失误而拆不下工件,可让工件完全冷却,调整加热时间并再次加热进行拆卸。 7、感应加热器拆卸结束,应及时将工件从感应加热器内取出,擦去油污以免破坏线圈的绝缘。 8、轴承内套如有开裂严禁加热。
轴承型号
内套外形尺寸 外径×宽度
频率Hz
电源 (二相) 电压
电流
加热时间
控制 温度℃
装
拆
FC3045120
Ф169×120
50
380V
40A
30S
40S
120
FC4058192
Ф226×192
380
80
60
70
FC5274220
Ф292×220
110
90
FC5678270
Ф312×270
100
FC6490240
Ф355×240
130
FCD70100380
Ф390×380
140
FCDP76108400
Ф422×400
FCDP82120440
Ф462×440
180
FCD96136500
Ф532×500
200
150
FCD100144530
Ф568×530
220
FCDP1201674640
Ф672×640
280
820RV1117
Ф903×800
360
240
友情提醒:不同规格的轴承内套需制作相对应的轴承加热器,禁止把不同规格的轴承内套放入同一轴承加热器进行加热!
以上加热时间在常温28℃情况下测得的近似值,用户应根据室温变化稍作更正。 以上只例举了冶金行业常用规格部分,尚有其他规格未能一一例举,如冶金行业中轧机轴承、防尘(迷宫)圈非常用规格甚多,均未能例举,只要用户提供有关轴承型号及其名称、规格、参数我厂均能设计生产。
